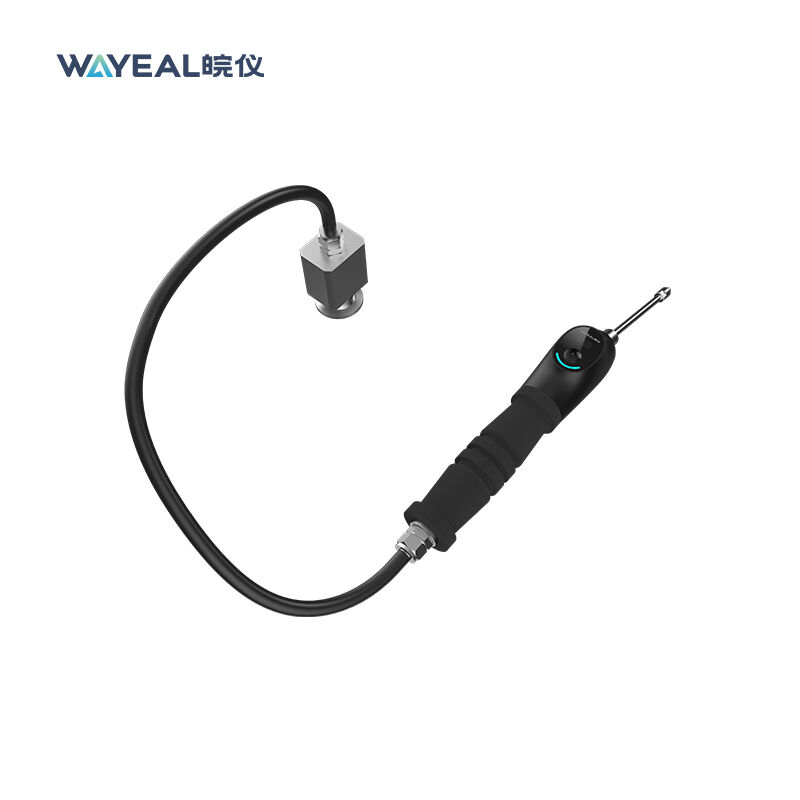

5m 10m شمّاح رقمي لجهاز كشف تسرب الهيليوم

مقدمة عن جهاز التنفس الرقمي

يُستخدم جهاز التنفس الرقمي، المعروف أيضًا باسم جهاز التنفس الكمي أو مسبار التنفس، للكشف الكمي عن قرب عن تسربات الهيليوم الدقيقة على أسطح قطعة العمل. عادة ما يكون جسمه مصنوعًا من البلاستيك الهندسي والمعادن، ويتراوح طوله من 2.5 إلى 10 أمتار. وظيفته الأساسية هي سحب الهيليوم المتسرب وعرض قراءة التركيز في الوقت الفعلي، مما يتيح تحديد الموقع الدقيق وتقدير معدل التسرب.

وظيفة جهاز التنفس الرقمي

بندقية جهاز التنفس الرقمي هي الأداة الأساسية لـ "طريقة التنفس" للكشف عن التسرب. تتجاوز وظيفتها بكثير وظائف أجهزة التنفس الميكانيكية العادية، مع الميزة الرئيسية التي تكمن في القدرة الكمية التي يوفرها العرض الرقمي.
تحديد موقع التسرب بدقة:
يمسك المشغل بمسدس التنفس ويحرك طرفه ببطء على بعد 1-2 مم فوق سطح قطعة العمل. عند المرور بنقطة تسرب، يتم سحب الهيليوم المتسرب إلى البندقية.
تعرض شاشة الجهاز قراءة تركيز الهيليوم في الوقت الفعلي. تشير الزيادة المفاجئة في القراءة إلى وجود نقطة تسرب أسفل الطرف أو بالقرب منه مباشرة، مما يتيح تحديد الموقع الدقيق على مستوى المليمتر.
قياس كمي أو شبه كمي:
هذا هو الفرق الأساسي بين أجهزة التنفس الرقمية والعادية. فهي لا "تجد" التسربات فحسب، بل تقدر أيضًا معدل التسرب عن طريق قياس قراءات التركيز القصوى.
من خلال المعايرة باستخدام "تسرب قياسي" يتم إجراؤه في وقت واحد على قطعة العمل التي تم اختبارها، يمكن إنشاء علاقة بين قراءات التركيز ومعدلات التسرب الفعلية. يسمح هذا بإجراء تقييم شبه كمي لمعدلات التسرب غير المعروفة، مما يوفر دعمًا للبيانات لقرارات الجودة.
تجنب تلوث الهيليوم والتداخل:
على عكس "طريقة الرش"، فإن طريقة التنفس هي تقنية أخذ عينات سلبية لا تدخل الهيليوم الإضافي إلى النظام. يمنع هذا تراكم الهيليوم في منطقة الكشف، مما قد يؤدي إلى رفع مستويات الخلفية والتأثير على الاختبارات اللاحقة أو فحص المكونات الأخرى.
الملاءمة لأوعية الضغط والأنظمة المعقدة:
بالنسبة لأوعية الضغط المملوءة بالفعل بالهيليوم أو خليط الهيليوم، فإن طريقة التنفس هي الطريقة الفعالة الوحيدة للكشف عن التسربات الخارجية. إنها مناسبة تمامًا للفحص السريع وغير المدمر للتسربات في أنظمة مثل وحدات تكييف الهواء وخزانات وقود السيارات ومكونات المحرك على خطوط الإنتاج أو في الميدان.
