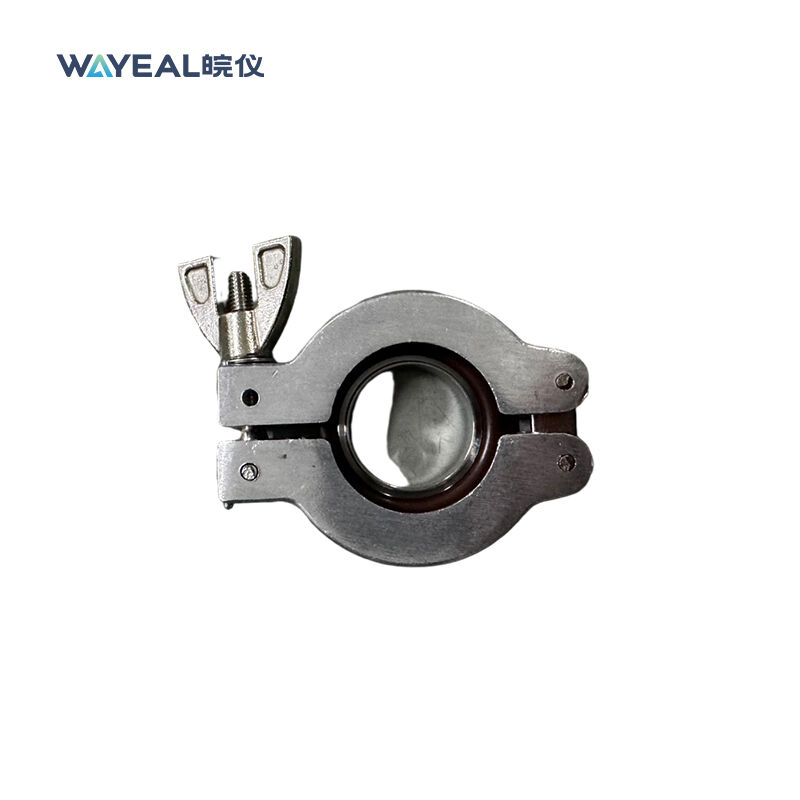

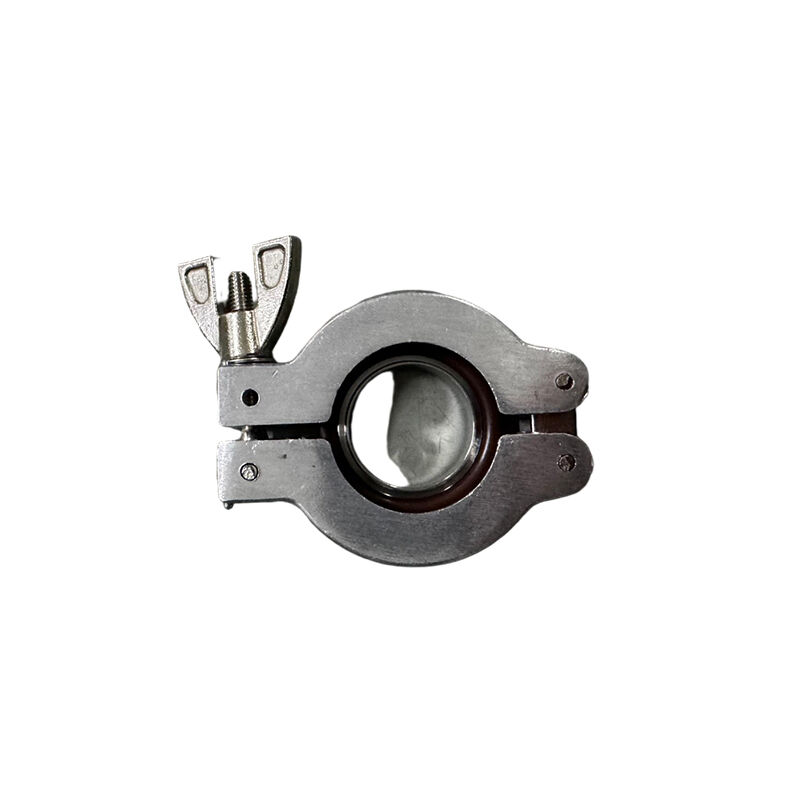

عقدة من الفولاذ المقاوم للصدأ DN25KF لمستشعر تسرب الهيليوم

مقدمة المشبك

المشبك هو عنصر أساسي في خط الأنابيب الفراغي لكاشف تسرب مطياف الكتلة الهيليوم، ويستخدم للتوصيل السريع وإحكام إغلاق شفتي فراغ. عادة ما يكون مصنوعًا من الفولاذ المقاوم للصدأ الأوستنيتي، ويتم تحديد طوله حسب حجم الشفاه التي يربطها، وليس له قيمة ثابتة.

وظيفة المشبك

وظيفة المشبك متخصصة وحاسمة للغاية، حيث يعمل كمكون أساسي لتحقيق وصلات فراغ سريعة وموثوقة:
توفير قوة تثبيت موحدة:
عن طريق إحكام ربط الصامولة (أو المسمار المركزي) على المشبك، ينكمش المشبك بالتساوي، ويضغط على شفتي الفراغ المختومتين بحلقة دائرية بإحكام معًا. تضمن هذه القوة الموحدة ضغط الحلقة الدائرية بالكامل، مما يخلق ختم فراغ موثوق به من جميع النواحي.
تمكين التركيب والتفكيك السريع:
بالمقارنة مع الشفاه المثبتة بمسامير تقليدية والتي تتطلب إحكام ربط مسامير متعددة واحدة تلو الأخرى، تتطلب وصلات المشبك عادةً إحكام ربط صامولة أو اثنتين فقط، مما يحسن بشكل كبير كفاءة تجميع وصيانة وتعديل نظام الفراغ.
اتصال معياري ومعياري:
المشبك هو المكون الأساسي لمعايير التوصيل السريع للفراغ المعترف بها دوليًا (مثل KF/QF، ISO-K). يسمح لمكونات الفراغ (مثل المضخات والصمامات والمقاييس والحجرات) من مختلف الشركات المصنعة بالاندماج بسرعة وسهولة في نظام كامل.
