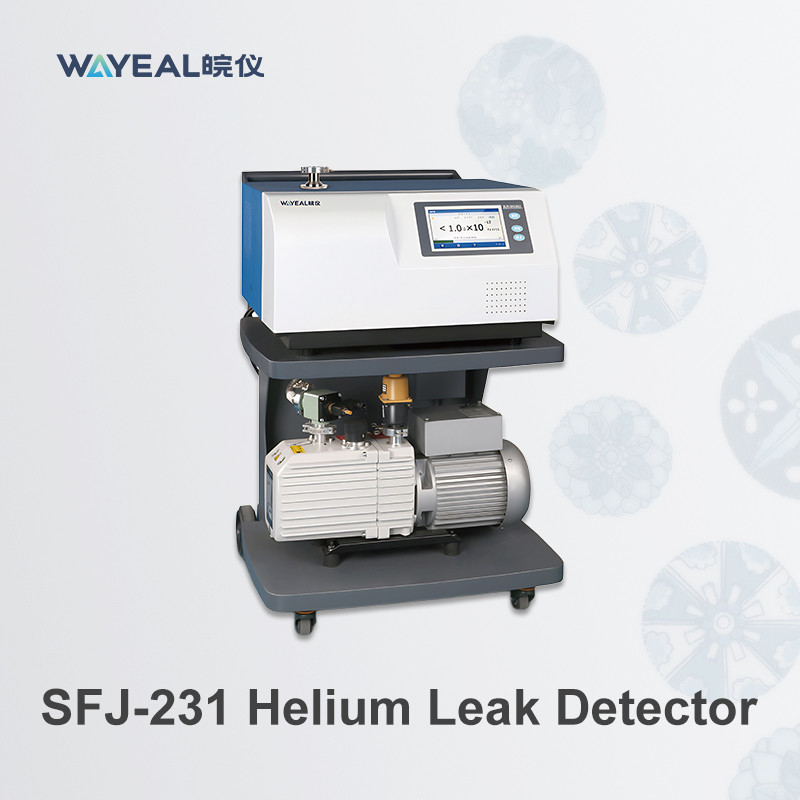

كاشف تسرب هليوم ملون 7 بوصة مع معدل اكتشاف التسرب 5 * 10-13 Pa·m3 / s

نظرة عامة على كاشف تسرب الهيليوم

يستخدم كاشف تسرب مطياف كتلة الهيليوم (HMSLD) الهيليوم كغاز تتبع بسبب خصائصه الفريدة:

حجم ذري صغير: يمكن للهيليوم أن يخترق حتى أصغر التسريبات.

طبيعة خاملة: الهيليوم مستقر كيميائيًا وغير متفاعل، مما يضمن عدم إتلاف المكونات أثناء الاختبار.

انخفاض الوفرة الطبيعية: الهيليوم نادر في الغلاف الجوي (حوالي 5 جزء في المليون)، لذا فإن تداخل الخلفية يكون في حده الأدنى، مما يسمح باكتشاف حساس للغاية.

​يعمل الجهاز عن طريق الكشف عن غاز الهيليوم المتسرب من خلال التسريبات في جسم الاختبار. ويستخدم مطياف الكتلة لتحديد أيونات الهيليوم، التي يتم فصلها وقياسها على أساس نسبة الكتلة إلى الشحنة.

المواصفات الفنية لجهاز كشف تسرب الهيليوم

تطبيق كاشفات تسرب مطياف كتلة الهيليوم في صناعة بطاريات الليثيوم

تعد أجهزة كشف تسرب مطياف كتلة الهيليوم أدوات حساسة للغاية تستخدم على نطاق واسع في الصناعات التي يكون فيها اكتشاف التسرب أمرًا بالغ الأهمية، بما في ذلك صناعة بطاريات الليثيوم. تُستخدم بطاريات الليثيوم أيون على نطاق واسع في السيارات الكهربائية والإلكترونيات الاستهلاكية وأنظمة تخزين الطاقة المتجددة. يعد ضمان الختم المحكم وضيق التسرب لمكونات بطارية الليثيوم أمرًا ضروريًا للسلامة والأداء وطول العمر. يلعب اكتشاف تسرب مطياف كتلة الهيليوم دورًا رئيسيًا في تحقيق هذه المتطلبات.

1. اختبار تسرب خلايا البطارية

• يجب أن تكون خلايا بطارية أيون الليثيوم محكمة الإغلاق لمنع دخول الهواء والرطوبة، مما قد يؤدي إلى تفاعلات كيميائية وتدهور ومخاطر على السلامة (على سبيل المثال، الهروب الحراري أو الانفجارات).
• يتم استخدام أجهزة كشف تسرب الهيليوم أثناء عملية التصنيع لاختبار سلامة ختم خلايا البطارية. يتم ضغط الخلايا بالهيليوم، ويتم الكشف عن أي هيليوم هارب بواسطة مطياف الكتلة، مما يحدد التسريبات بدقة عالية.

2. اختبار التسرب لحزم البطاريات ووحداتها

• تتكون حزمة البطارية من خلايا متعددة محاطة بغلاف واقي. يجب أن يكون الغلاف مانعًا للتسرب لحماية الخلايا من التعرض البيئي (مثل دخول الماء أو الغبار).

1. يضمن اكتشاف تسرب الهيليوم سلامة العلبة عن طريق اختبار التسربات في طبقات أو وصلات أو موصلات العبوة.

3. أنظمة تعبئة المنحل بالكهرباء

• أثناء عملية التصنيع، يتم ملء خلايا بطارية الليثيوم أيون بالكهرباء السائلة التي تسهل نقل الأيونات. يعد اكتشاف التسرب أمرًا بالغ الأهمية أثناء هذه الخطوة وبعدها لضمان عدم تسرب المنحل بالكهرباء المملوء، مما قد يضر بالأداء والسلامة.
• تُستخدم أجهزة كشف تسرب الهيليوم للتأكد من إحكام تسرب الخلية بعد تعبئة وختم الإلكتروليت.

4. اختبار أنظمة التبريد في حزم بطاريات السيارات الكهربائية

• تشتمل حزم بطاريات السيارات الكهربائية (EV) غالبًا على أنظمة تبريد سائلة للحفاظ على درجات حرارة التشغيل المثلى. يجب أن تكون أنظمة التبريد هذه مانعة للتسرب لمنع تسرب سائل التبريد إلى خلايا البطارية والتسبب في حدوث دوائر قصيرة أو أضرار أخرى.
• يتم استخدام مطياف كتلة الهيليوم لاختبار قنوات التبريد والتأكد من عدم وجود أي تسرب.

5. ضمان الجودة ومراقبة العمليات

• في الإنتاج واسع النطاق لبطاريات الليثيوم أيون، يتم دمج أجهزة كشف تسرب الهيليوم في خطوط الإنتاج الآلية لمراقبة الجودة بشكل مستمر. وهذا يضمن أن كل خلية بطارية ووحدة وحزمة تلبي المعايير المطلوبة لمنع التسرب.
• غالبًا ما يتم استخدام اختبار الهيليوم جنبًا إلى جنب مع غرف التفريغ أو مجسات الشم، اعتمادًا على الجزء المحدد الذي يتم اختباره.​

طرق الاختبار في تطبيقات بطارية الليثيوم

1. طريقة الفراغ

• يتم وضع جسم الاختبار في غرفة مفرغة وضغطه بالهيليوم. يتم الكشف عن أي هيليوم يتسرب من خلال التسريبات بواسطة مطياف الكتلة.
• هذه الطريقة حساسة للغاية ومناسبة لاختبار خلايا البطارية والوحدات الصغيرة.

2. طريقة الشم

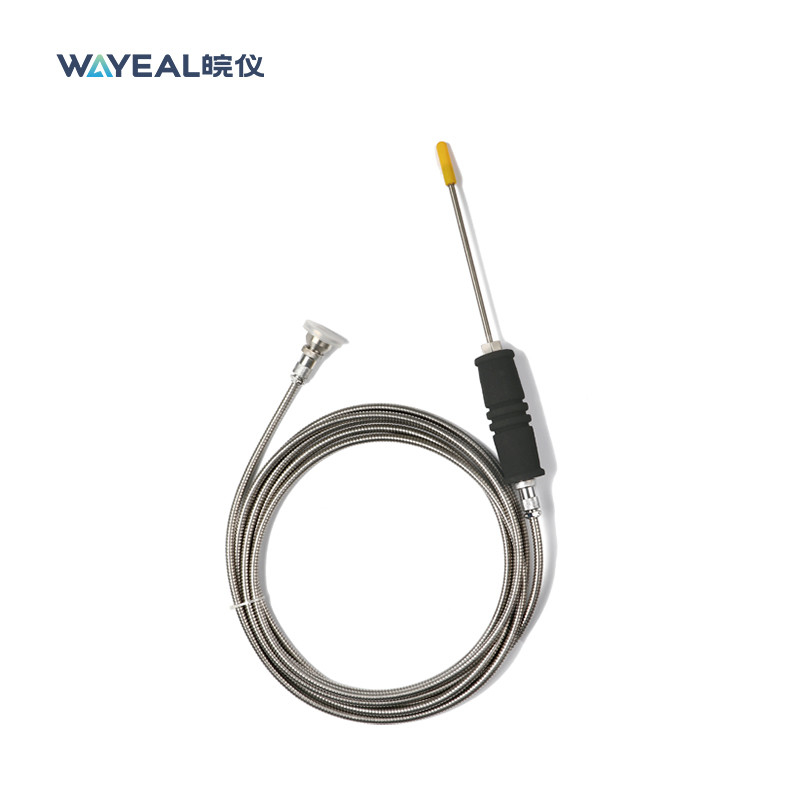

• يتم استخدام مسبار شم متصل بمطياف كتلة الهيليوم للكشف عن تسربات الهيليوم في مواقع محددة، مثل اللحامات أو المفاصل أو الأختام.
• تعتبر هذه الطريقة عملية لاختبار حزم البطاريات الكبيرة أو اكتشاف التسرب الموضعي.

3. طريقة القصف

• يتم ضغط جسم الاختبار بغاز الهيليوم لفترة محددة (مرحلة "القصف"). في حالة وجود تسربات، سوف يخترق الهيليوم الجسم. بعد ذلك، يتم إخلاء الجسم، ويتم اكتشاف الهيليوم المتسرب من التسريبات.
• يتم استخدام هذه الطريقة عندما يكون الضغط المباشر غير ممكن.

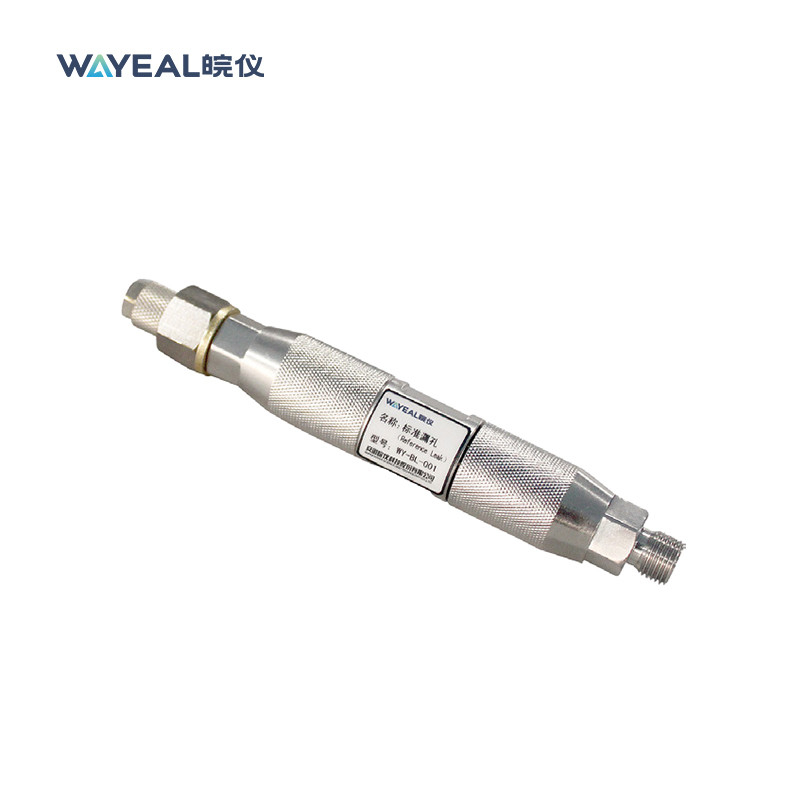

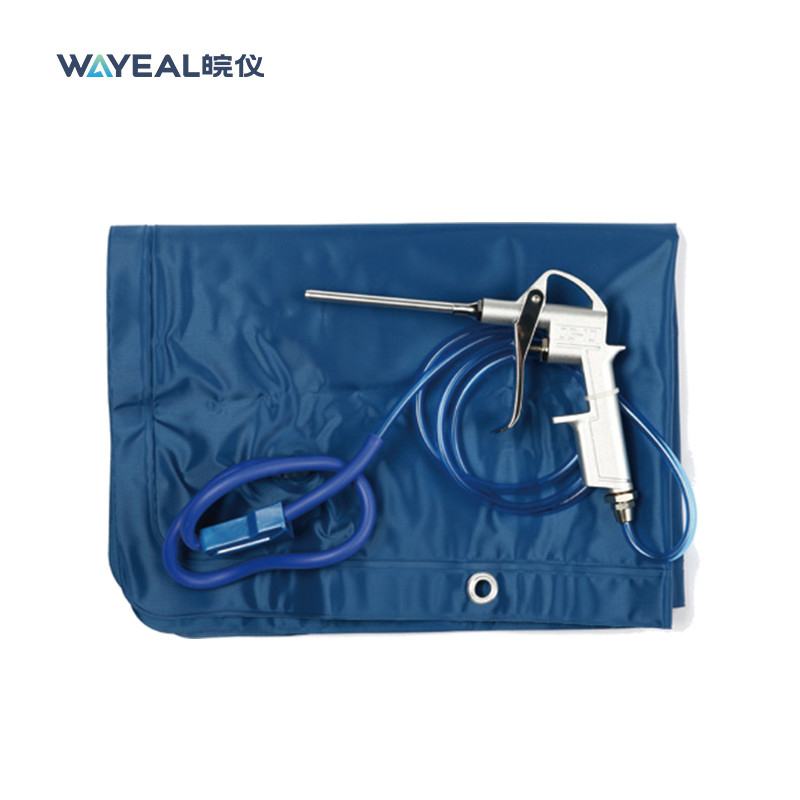

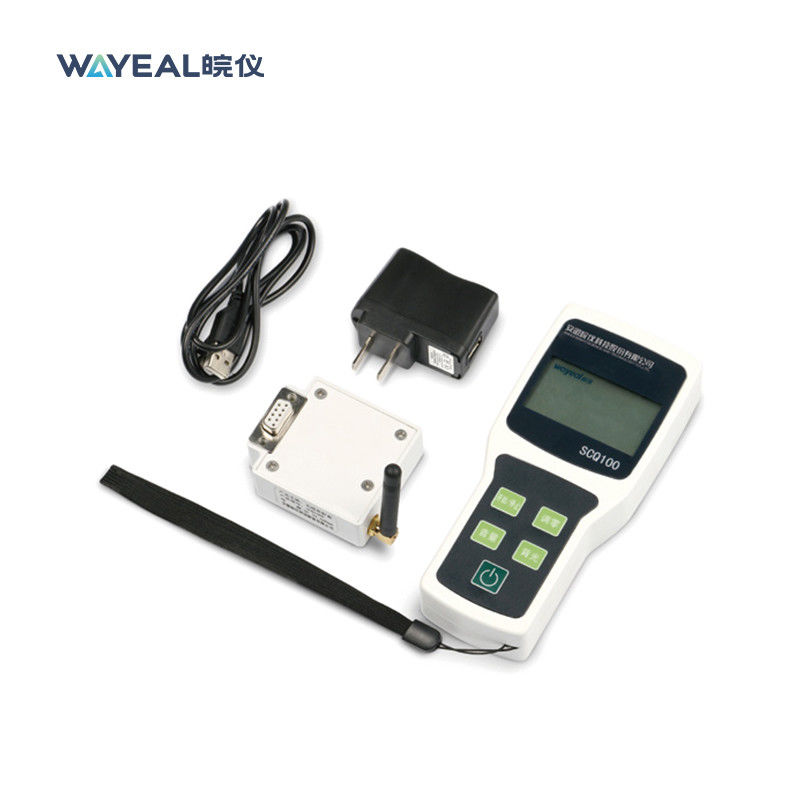

الملحقات الاختيارية لكاشف تسرب الهيليوم:

​
