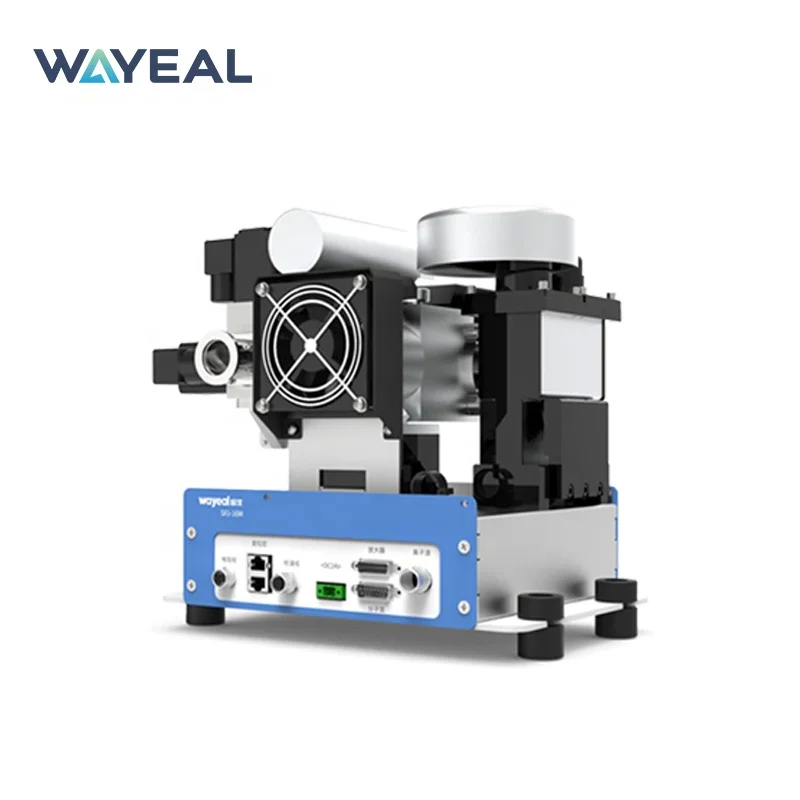

SFJ-16M عبارة عن جهاز كشف عن التسريبات من طيف الكتلة لتحليل هليوم الفراغ DC24V
| Operating temperature: | 0 ~ 40 درجة مئوية | Ion Source: | 2قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي |
| Diamension: | 400 * 330 * 301mm | Power Supply: | DC24V |
| Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: | 5.0*10-9 Pa.m3/s | User Interface: | 5 بوصة شاشة ملونة تعمل باللمس |
| Leak detection port: | (فائقة): DN25KF، (دقيقة): DN16KF | Language: | صيني/انجليزي |
| High Light: | الكشف عن تسرب الهيليوم بالتحويل التلقائي,الكشف عن تسرب الهيليوم في وضع التنفس |
||
مقدمة عن كاشف تسرب الهيليوم:
كاشف تسرب مطياف الكتلة للهيليوم هو نظام كامل لتحديد وقياس التسربات داخل أو خارج المنتج. تستخدم هذه الطريقة ما يسمى بغاز التتبع - الهيليوم، والذي يستخدم لملء المنتج المتصل بالكاشف. يتسرب الهيليوم إلى/خارج المنتج الذي تم اختباره إلى الكاشف حيث يتم قياس ضغطه الجزئي وعرضه على الشاشة.
المعايير الفنية لكاشف تسرب الهيليوم:
| كاشف تسرب الهيليوم SFJ-16M | ||
|
مؤشرات الأداء |
معدل التسرب الأدنى القابل للكشف (Pa·m3/s) / وضع الفراغ |
وضع الفراغ (ULTRA): 5.0×10-13 (سرعة ضخ الهيليوم >5 لتر/ثانية) وضع الفراغ (FINE): 1.0×10-12 (سرعة ضخ الهيليوم 2.5 لتر/ثانية) |
| معدل التسرب الأدنى القابل للكشف (Pa·m3/s) / وضع الشم |
5.0×10-9 | |
| وقت الاستجابة (ث) | <1 | |
| وقت البدء (دقيقة) | ≤ | |
| أقصى ضغط مسموح به للكشف عن التسرب (Pa) |
(ULTRA):40 (FINE): 200 |
|
| الجودة القابلة للكشف | 2,3,4 (H2, He-3, He-4) | |
|
التكوين الأساسي |
واجهة الإنسان والآلة | شاشة لمس LCD ملونة مقاس 5 بوصات |
| مصدر الأيونات | 2 قطعة، أكسيد الإيتريوم المطلي بالإيريديوم، تبديل تلقائي | |
| واجهة الإدخال/الإخراج | ثمانية مدخلات وثمانية مخرجات | |
| واجهة الاتصال | RS232/485, LAN | |
| واجهة MES | قياسي | |
| الحجم الفعلي للجهاز (W)×(D)×(H),mm |
400 * 330 * 301 مم | |
| مواصفات منفذ الكشف عن التسرب |
(ULTRA): DN25KF (FINE): DN16KF |
|
| مزود الطاقة | DC24V | |
| درجة حرارة التشغيل | 0-40 درجة مئوية | |
| الطاقة | DC24V | |
| لغة العرض | الصينية والإنجليزية | |
| عرض معدل التسرب | الشكل، الرسم البياني الشريطي، الرسم البياني المنحني | |
تطبيقات كاشف تسرب الهيليوم:
Wayeal SFJ-16M/M+ كاشف تسرب الهيليوم هو جهاز اختبار متطور وعالي الدقة يستخدم على نطاق واسع في القطاع الصناعي لاختبار تسرب الهيليوم، مما يوفر حلاً موثوقًا وفعالًا للكشف عن التسربات في أنظمة التفريغ. بصفتها موردًا بارزًا للكشف عن تسرب الهيليوم، تم تصميم Wayeal SFJ-16M للكشف عن أصغر التسربات وتحديد موقعها في أنظمة التفريغ والمساعدة في الحفاظ على جودة وسلامة المعدات. يستخدم على نطاق واسع في مجال بطارية الطاقة الجديدة، أوتوموبيل التبريد، فمحطات الطاقة، فأوعية الضغط، [التصنيع الدقيق، صناعة أشباه الموصلات، نظام مضخة التفريغ وما إلى ذلك.

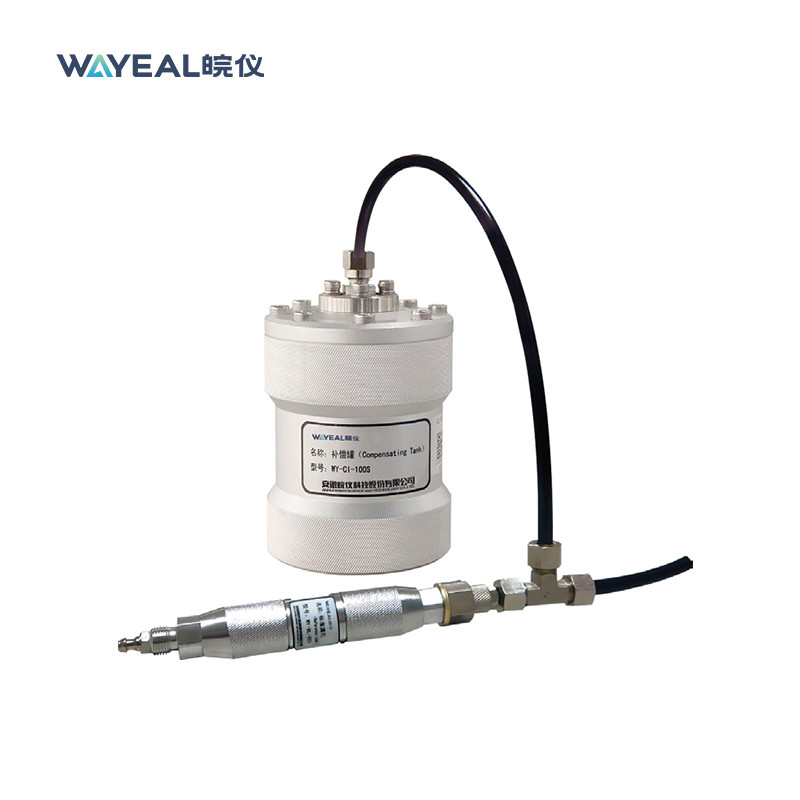

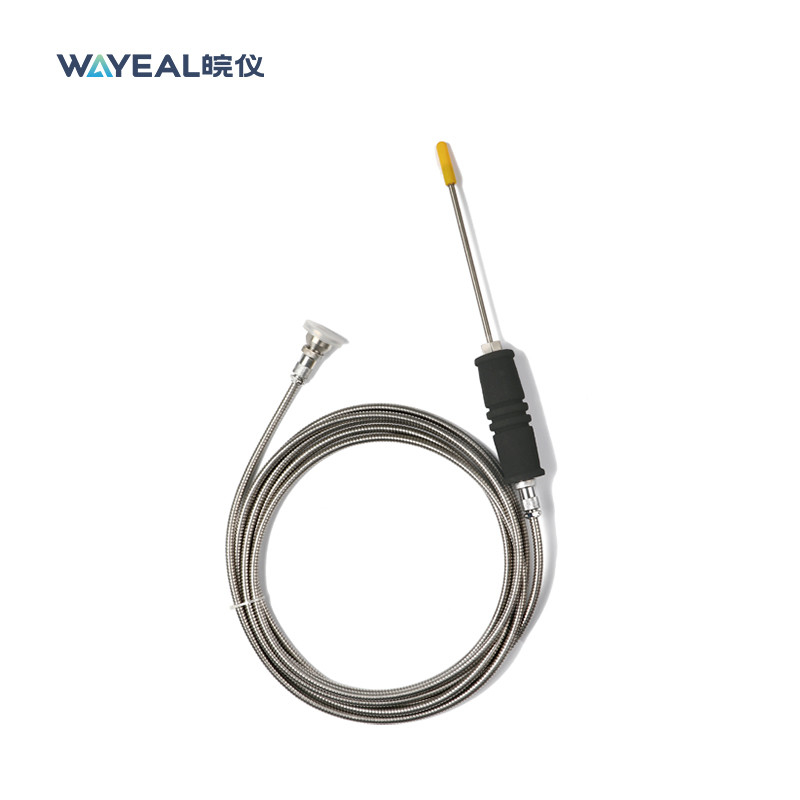

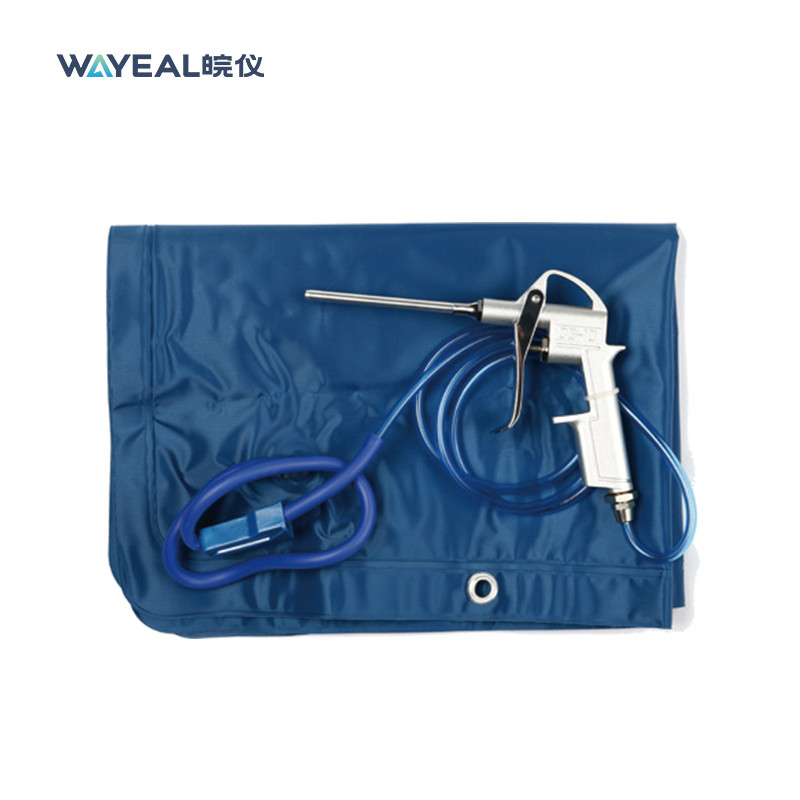

الملحقات الاختيارية لكاشف تسرب الهيليوم:
معدل الكشف عن التسرب المصغر 5 * 10-13Pa.m3 / s كاشف تسرب هليوم مع شاشة تعمل باللمس 7 بوصة
