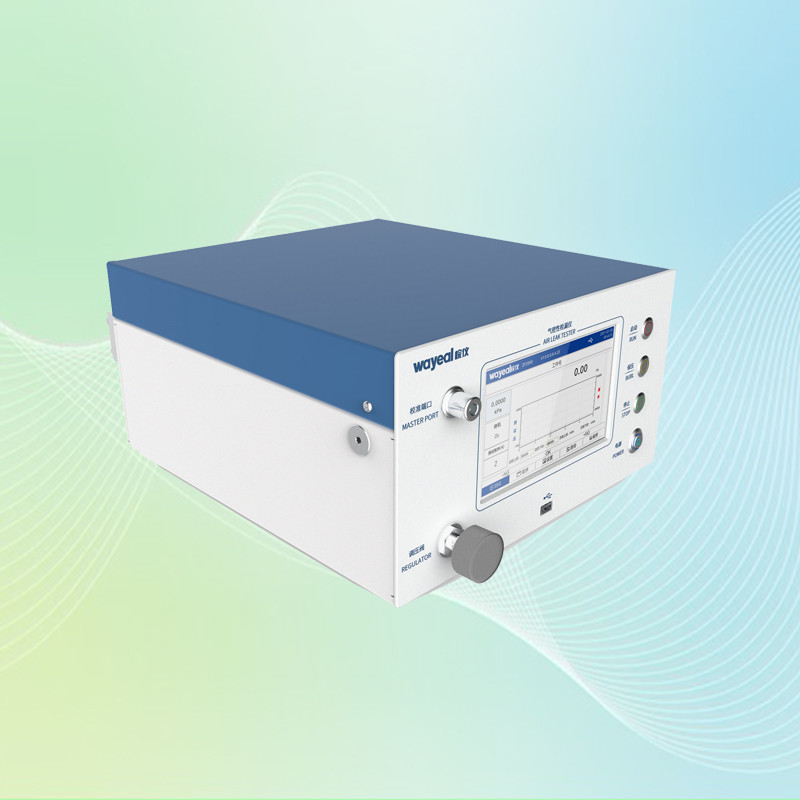

جهاز الكشف عن تسرب الهيليوم للضغط المباشر
| Product Name: | كاشف تسرب الهيليوم | Sensor Error: | ±3%FS (اختياري) |
| Parameter Program Number: | 64 مجموعة (1~64) | Power Supply: | تيار متردد 220 فولت ±10%، 50 هرتز |
| Weight: | 16 كجم | Test Beat Setting: | 0 ~ 999 ثانية، وقت الاختبار 1800 ثانية |
| High Light: | كاشف تسرب هليوم للضغط,كاشف تسرب هليوم AC220V,كاشف تسرب هليوم تحت ضغط مباشر |
||
إدخال كاشف تسرب الهيليوم:
أجهزة الكشف عن تسرب الهيليوم تعمل بناءً على مبدأ طيف الكتلةاختبار تسرب الهيليوم هو طريقة اختبار متخصصة للغاية وغير مدمرة تستخدم للكشف عن تسربات في نظام أو مكون. تستخدم هذه الطريقة الهيليوم ، وهو عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارةوالغاز غير القابل للاشتعال، كملاحق لإيجاد تسربات حتى في النظم الأكثر تعقيدا.
المعلمات التقنية لمستشعر تسرب الهيليوم:
|
ضغط مباشر معدل تدفق ضغط تساقط هليوم كاشف تسرب |
||||
|---|---|---|---|---|
|
اسم المنتج |
كاشف تسرب الهيليوم |
|||
| مستشعر التدفق | عرض الدقة | يمكن تعيين القيمة من 0 إلى 4 أضعاف عشرية | ||
| نطاق جهاز الاستشعار | LC103 (V5) | 30mL/min~1000mL/min (اختياري) | ||
| LC101 (V6) | 15mL/min~1000mL/min (اختياري) | |||
| خطأ جهاز الاستشعار | ± 3% F.S. ((اختياري) | |||
| الضغط المباشر | عرض الدقة | يمكن تعيين القيمة من 0 إلى 4 أضعاف عشرية | ||
| نطاق ضغط الاختبار الموصى به | LC103 (V5) | تنظيم الضغط الميكانيكي | 10 ~ 600kPa (اختياري) | |
| LC101 ((V6) | تنظيم الضغط الميكانيكي | 10 ~ 600kPa (اختياري) | ||
| خطأ جهاز الاستشعار | ± 0.1% FS | |||
| وحدة العرض | ضغط الاختبار | kPa،Mpa،kg/cm2(بسي) ، (بار) ، (تور) ، (ميم) ، (أو) ، (ميم) | ||
| تسرب | مل/ثانية، مل/دقيقة، ل/دقيقة، ل، م3/h،Pa/min،g/h،SCCM | |||
| رقم برنامج المعيار | 64 مجموعة ((1~64) | |||
| تعيين معدل ضربات الاختبار | 0~999 ثانية، وقت الاختبار 1800 ثانية | |||
| إمدادات الطاقة | AC220V±10٪، 50 هرتز | |||
| مصدر ضغط الاختبار | نظيفة، جافة، تدفق كاف، لا يقل عن 500KPa و 100KPa فوق مصدر ضغط الاختبار | |||
| الأبعاد الكلية | القياسية V5 | 330mm*222mm*448mm | ||
| القياسية V6 | 321mm*205mm*560mm | |||
| الوزن | حوالي 16 كجم | |||
تطبيقات كاشف تسرب الهيليوم:
الفضاء الجوي: ضمان سلامة أنظمة الوقود، خطوط إمدادات الأكسجين، وغيرها من المكونات الحرجة أمر بالغ الأهمية في تطبيقات الفضاء الجوي.
الأجهزة الطبية: من المهم ضمان تعقيم وسلامة الزرع الطبي والأدوات الجراحية والأجهزة الأخرى، مما يجعل اختبار تسرب الهيليوم خيارا مثاليا.
دعم وخدمات كاشف تسرب الهيليوم:
وثائق المنتج:هناك كتيبات مفصلة للمستخدمين ودلائل سريعة للبدء لمساعدتك على فهم جهازك والبدء به بسرعة.
تحديثات البرنامج:حافظ على جهاز الكشف عن تسرب الهيليوم الخاص بك مع أحدث التحسينات البرمجية وإصلاحات الأخطاء لضمان أداء مثالي وميزات جديدة.
التدريب التقني:نحن نقدم جلسات تدريب تقنية لتزويد فريقك بالمعرفة والمهارات اللازمة لتشغيل كاشف تسرب الهيليوم بفعالية وأمان.
قطع الغيار والمستهلكات:نحن نقدم مجموعة كاملة من قطع الغيار الأصلية والمواد الاستهلاكية المصممة خصيصا لجهاز الكشف عن تسرب الهيليوم لضمان استمرار الأداء العالي والموثوقية.
الدعم عن بعد:فريق الدعم الفني لدينا متاح لتقديم المساعدة والإرشاد عن بعد لحل المشكلات دون الحاجة إلى زيارات في الموقع، كلما كان ذلك ممكنا.
أساليب الكشف عن تسرب الهيليوم (كاشف تسرب الهيليوم)

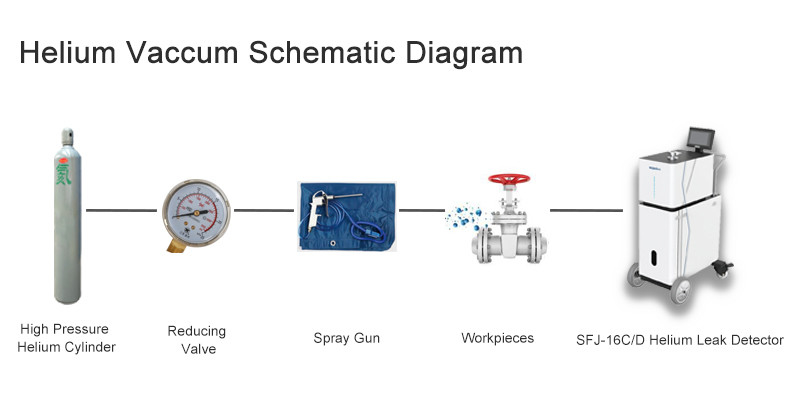

طريقة الهليوم الفراغية

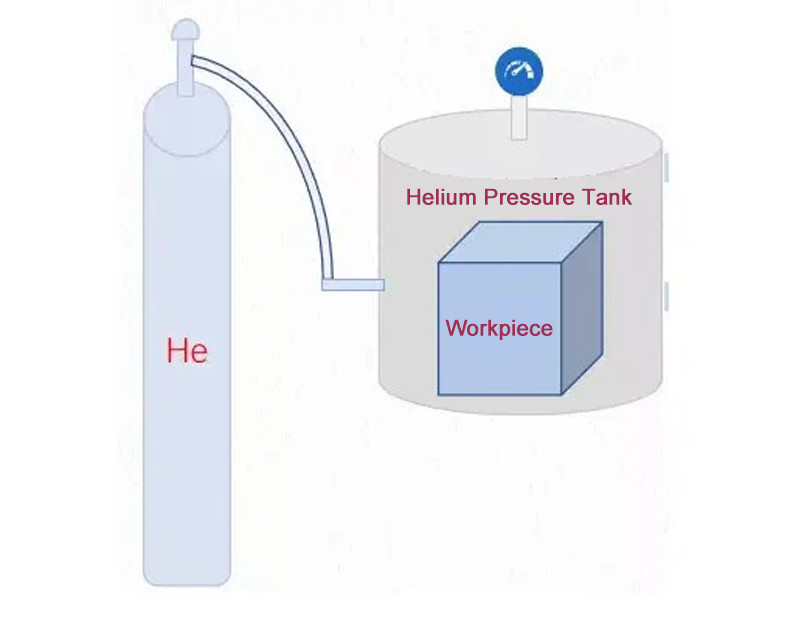

طريقة غطاء الهليوم
طريقة الضغط السلبي
نظام الكشف عن تسرب الهيليوم في غرفة الفراغ واسترداده (ملء خارجي)

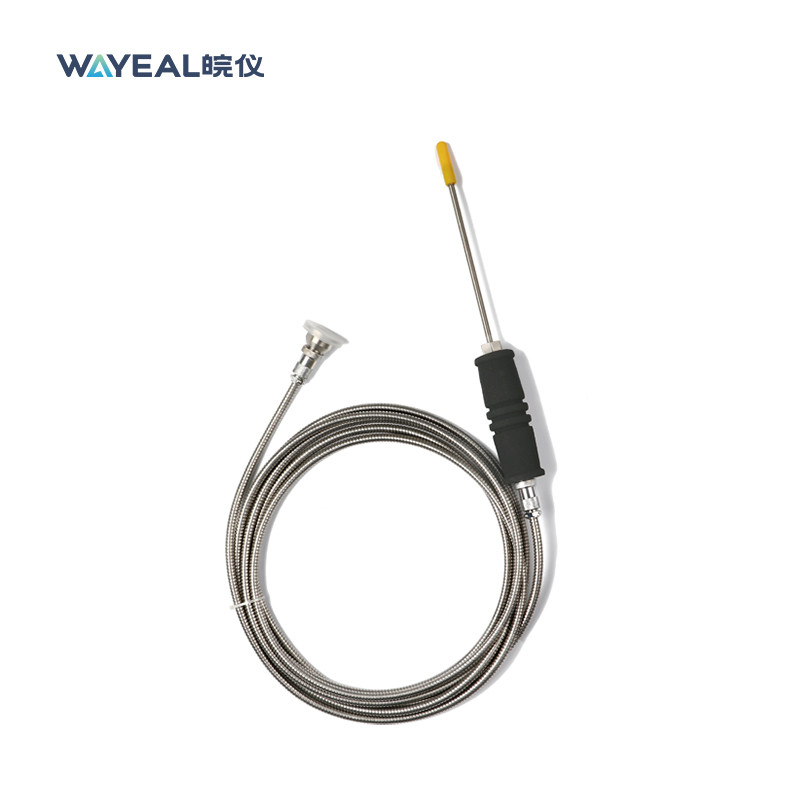

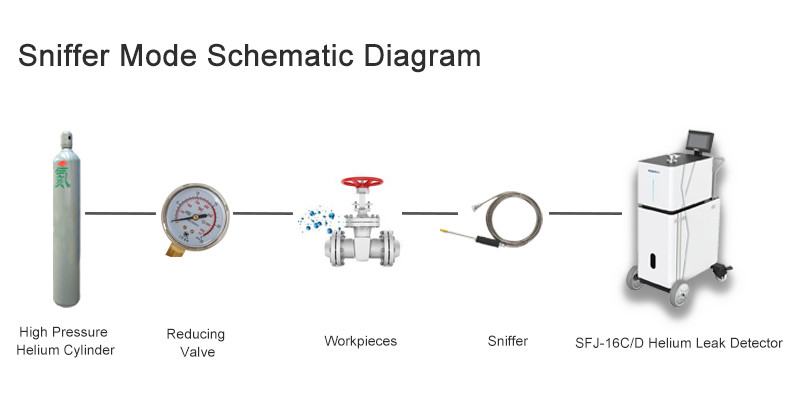

طريقة الشم
