مكان المنشأ:
انهوى ، الصين
اسم العلامة التجارية:
Wayeal
إصدار الشهادات:
CE
رقم الموديل:
SFJ-16C
إدخال كاشف تسرب الهيليوم

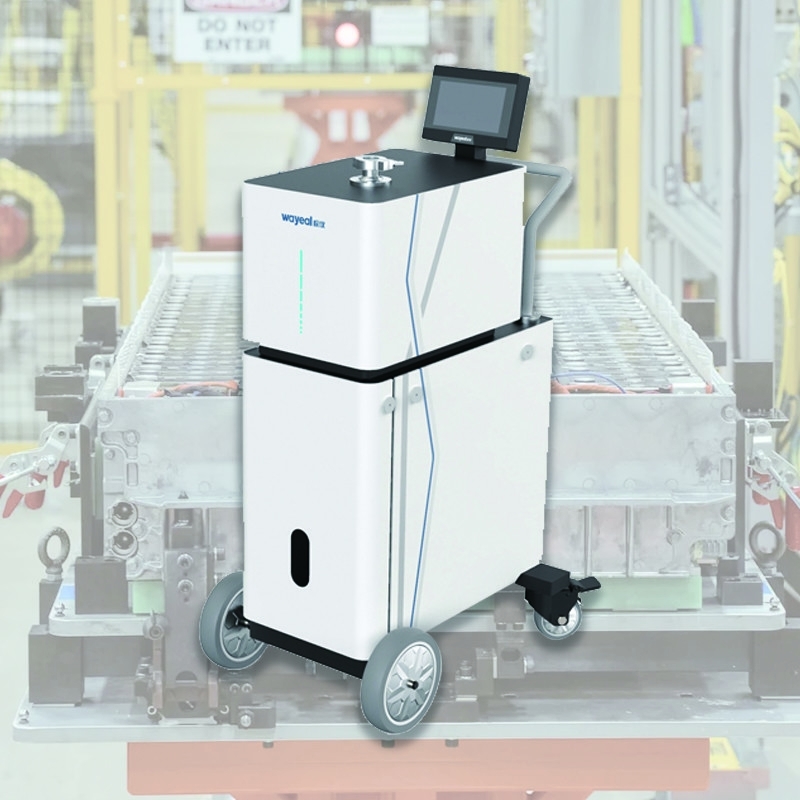

كاشف تسرب الهيليوم - تكنولوجيا الكشف عن تسرب عالية الحساسية
كاشف تسرب الهيليوم هو مقياس طيف كتلي مصمم للكشف عن غاز الهيليوم مع نظام فراغ عالي وغرفة مقياس كتل متصلة به.عندما يدخل غاز خارجي إلى غرفة طيف الكتلة، يتم تقنيطها عند مصدر الأيونات وتوليد الأيونات. يتم تسريع أيونات الغاز في المجال المغناطيسي وتحريف مساراتها،مع نصف قطرها مختلف بسبب نسبة الشحنة إلى الكتلة المختلفة للأيونات المختلفةمن خلال وضع شق في مكان مناسب، فقط أيونات غاز العلامة، الهيليوم، يمكن أن تمر من خلال وتصل إلى قطب جمع.إشارة تدفق الأيونات التي تم الحصول عليها في قطب التجميع هي متناسبة مع كمية الهيليوم التي تدخل كاشف التسرب، أي حجم معدل التسرب. من خلال قياس هذه الإشارة ، يمكن قياس معدل التسرب.
المعلمات التقنية لمستشعر تسرب الهيليوم:
|
اسم المنتج |
كاشف تسرب الهيليوم |
|---|---|
|
طريقة الكشف |
طيف كتلة الهيليوم |
|
منفذ الكشف عن التسرب |
DN25KF |
|
عرض معدل التسرب |
الأرقام، الرسوم البيانية الشريطية، الرسوم البيانية |
|
وقت الاستجابة |
< 1s |
|
واجهة المستخدم |
شاشة لمسة ملونة 7 بوصة |
|
درجة حرارة العمل |
0~40 درجة مئوية |
|
ضغط الكشف عن التسرب القصوى المسموح به (Pa) |
1800Pa |
|
واجهة الاتصال |
RS232/485، LAN |
|
الجودة القابلة للكشف |
2، 3، 4 (H2، He-3، He-4) |
|
معدل الكشف عن التسرب الصغير ((Pa·m)3/s) / وضع الشم |
2.5*10-9ب.م3/s |
|
معدل الكشف عن التسرب الصغير ((Pa·m)3/s) / وضع الفراغ |
5.0*10-13ب.م3/s |
|
وقت البدء (دقيقة) |
≤1.58 |
|
مضخات الدعم |
مضخة الفراغ الدوارة |
|
البعد |
755*467*1180ملم |
|
إمدادات الطاقة |
220 فولت، 50 هرتز/60 هرتز |
|
اللغة |
الصينية/الإنجليزية |
تطبيقات كاشف تسرب الهيليوم:
تم استخدام طيف هليوم الكتلة على نطاق واسع في مجال تكنولوجيا الكشف عن تسرب الفراغ، ومزايا هذه الطريقة هي: حساسية عالية للكشف عن التسرب،وقت الاستجابة السريع للمعدات، سرعة الانتشار العالية لجزيئات الهيليوم في بيئة فراغ عالية من الجهاز؛ لذلك تم استخدام كاشف تسرب الهيليوم على نطاق واسع في العديد من المجالات.
مجال الفضاء الجوي: السفن الفضائية، المكوكات الفضائية، الصواريخ، الأقمار الصناعية، الطائرات، وما إلى ذلك. جميعها تستخدم تقنية الكشف عن تسرب الفراغ.
المجالات الصناعية العامة: الطاقة الذرية، محطات توليد الكهرباء، محطات توزيع الطاقة، تصنيع السيارات، صناعة بناء السفن، صناعة التبريد، صناعة المعادن، خطوط أنابيب الغاز.خزانات الغاز، خزانات النفط، الغلايات وتغليف الوجبات السريعة وهلم جرا لا يمكن فصلها عن مشكلة الكشف عن التسرب.
يستخدم كاشف تسرب الهيليوم لاختبار تسرب المكونات الخاصة مثل خزانات تخزين الوقود وأنابيب نقل الوقود.
أساليب الكشف عن تسرب الهيليوم (كاشف تسرب الهيليوم)
طريقة الهليوم الفراغية

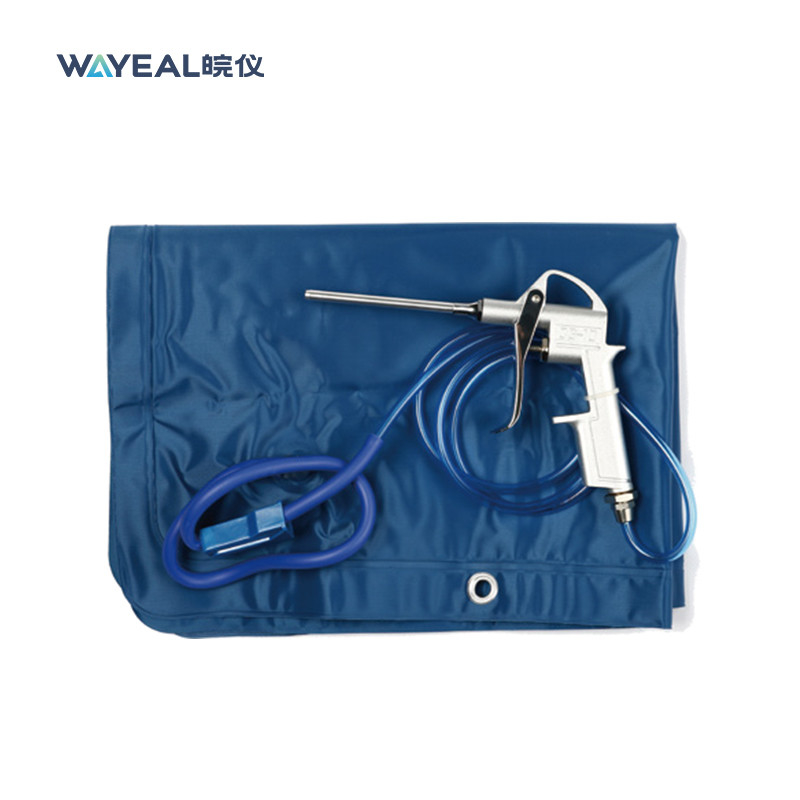

طريقة غطاء الهليوم
طريقة الضغط السلبي
نظام الكشف عن تسرب الهيليوم في غرفة الفراغ واسترداده (ملء خارجي)

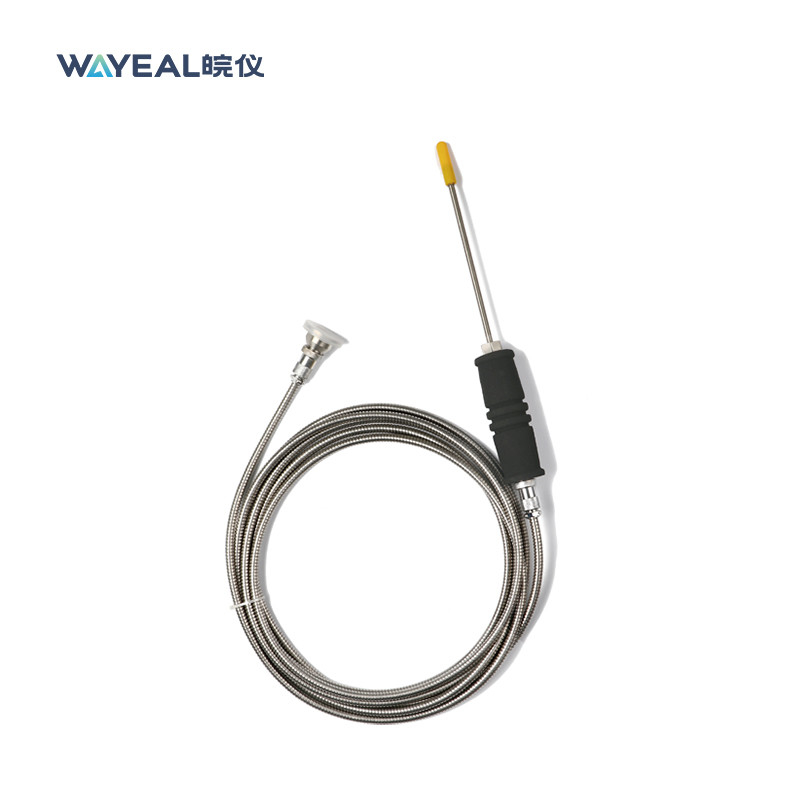

طريقة الشم
