كاشف تسرب الهيليوم نظام كشف تسرب RS232
| Ion Source: | 2قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي | Detection Method: | كشف تسربات الهيليوم |
| Max Allowable Leak Detection Pressure(Pa): | 1500 | Leak detection port: | DN25KF |
| Product Name: | كاشف تسرب الهيليوم | Communication Interface: | RS232/485، USB*2 |
| Leak rate display: | الأرقام، الرسوم البيانية الشريطية، الرسوم البيانية | Response Time(s): | <1 |
| High Light: | كاشف تسرب هليوم الفراغ,كاشف تسرب هليوم تلقائي,كاشف تسرب هليوم RS232 |
||

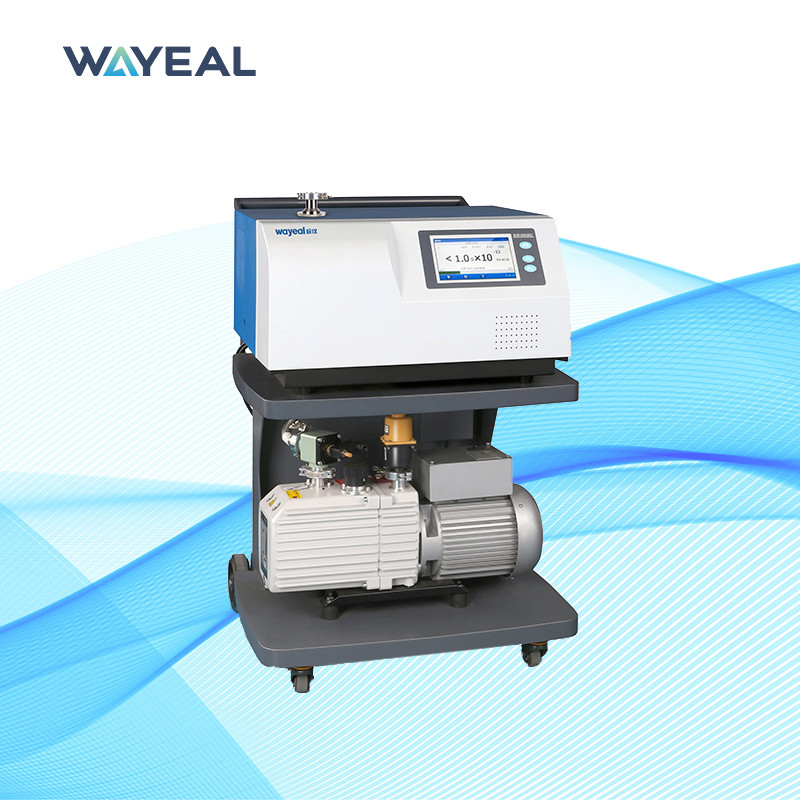

مقدمة عن كاشف تسرب الهيليوم
يُستخدم كاشف تسرب الهيليوم ، المعروف أيضًا باسم كاشف تسرب مطياف الكتلة للهيليوم (MSLD)، لتحديد وقياس حجم التسربات إلى أو خارج نظام أو جهاز احتواء. يتم إدخال غاز التتبع، الهيليوم، إلى جزء الاختبار المتصل بكاشف التسرب. يدخل الهيليوم المتسرب عبر جزء الاختبار من خلال النظام ويتم قياس هذا الضغط الجزئي وعرض النتائج على مقياس.
المعايير الفنية لكاشف تسرب الهيليوم:
|
نظام كشف التسرب RS232 الفراغي لكاشف تسرب الهيليوم |
|
|---|---|
|
عرض معدل التسرب |
الأرقام، الرسوم البيانية الشريطية، الرسوم البيانية |
|
درجة حرارة التشغيل |
0~40 درجة مئوية |
|
طريقة الكشف |
كشف تسرب الهيليوم |
|
معدل الكشف عن التسرب الصغير |
5*10-9 Pa·m3/s/وضع الشم |
|
وقت البدء |
≤2 دقيقة |
|
وقت الاستجابة |
<1 ثانية |
|
أقصى ضغط مسموح به لكشف التسرب |
1500 باسكال |
|
وقت الاستجابة |
<1 ثانية |
|
الجودة القابلة للاختبار |
2,3,4 (H2, He3, He4) |
|
واجهة المستخدم |
شاشة لمس ملونة مقاس 7 بوصات |
|
مصدر الأيونات |
2 قطعة، أكسيد الإيتريوم المطلي بالإيريديوم، تبديل تلقائي |
|
واجهة الإدخال/الإخراج I/O |
8 إدخال، 8 إخراج |
|
واجهة الاتصال |
RS232/485، USB*2 |
|
واجهة MES |
قياسي |
|
الحجم |
645*678*964 ملم |
|
منفذ كشف التسرب |
DN25KF |
|
الطاقة |
AC220V، 50 هرتز/60 هرتز |
|
درجة حرارة التشغيل |
0~40 درجة مئوية |
|
اللغة |
الصينية/الإنجليزية |
ميزات كاشف تسرب الهيليوم:
1. مضخة جزيئية مستوردة أصلية
2. إيريديوم مزدوج مع مصدر أيون
3. تقنية تضخيم الإشارة متعددة المراحل
4. وحدة المعالجة المركزية عالية السرعة + IDC

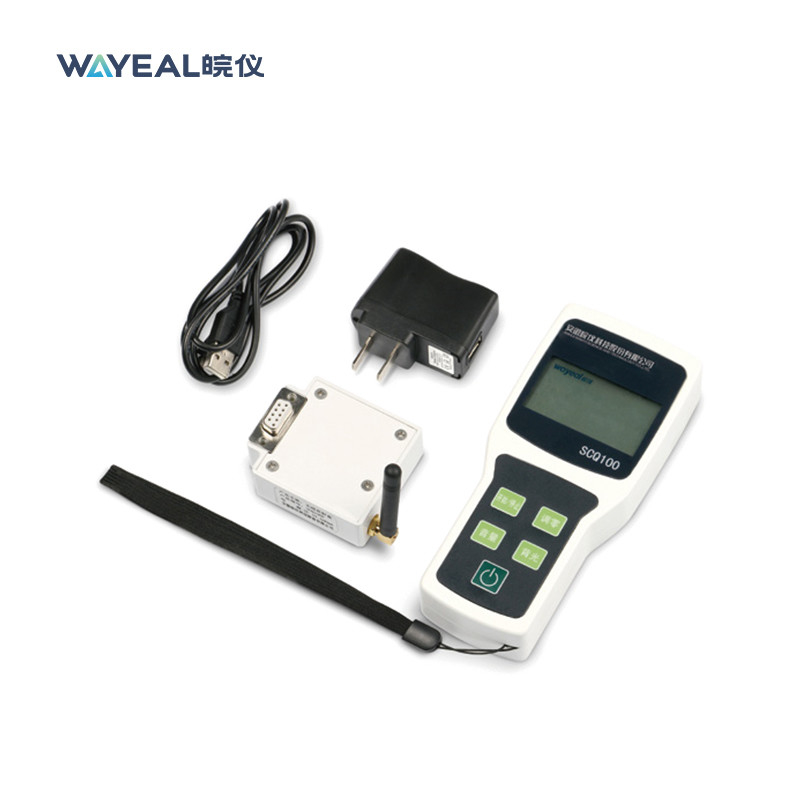

5. جهاز تحكم عن بعد لاسلكي
6. تنظيف تلقائي بلمسة واحدة لخلفية الهيليوم؛
طرق الكشف عن التسرب
- مطياف للكشف عن كتلة الهيليوم
- نظام فراغي للحفاظ على الضغط في المطياف
- مضخة ميكانيكية لإخلاء الجزء المراد اختباره
- الصمامات التي تمكن مراحل الكشف المختلفة: الإخلاء والاختبار والتهوية
- مضخم وأجهزة قراءة لمراقبة إشارة الإخراج
- إمدادات الطاقة والضوابط
- تجهيزات تربط الجزء المراد اختباره بالكاشف
طريقة الضغط السلبي
نظام كشف واستعادة تسرب الهيليوم في غرفة التفريغ (ملء خارجي)

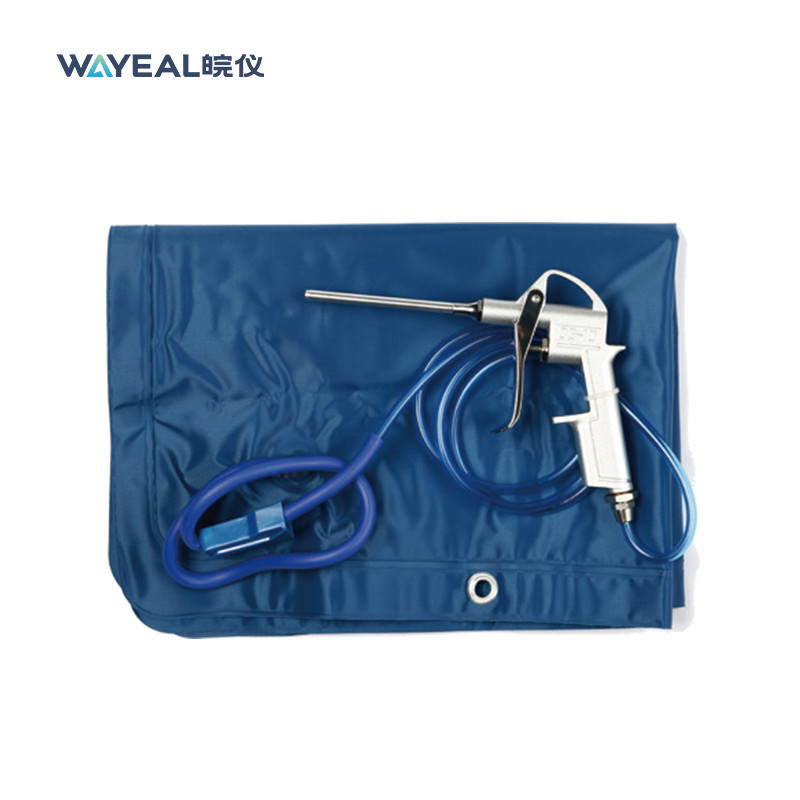

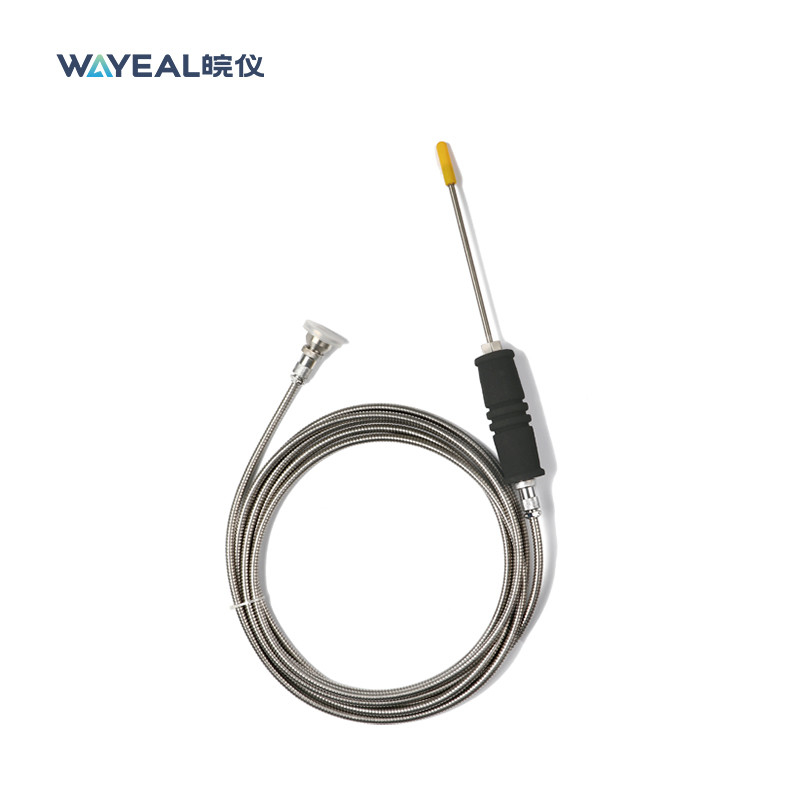

طريقة الشم
معدل الكشف عن التسرب المصغر 5 * 10-13Pa.m3 / s كاشف تسرب هليوم مع شاشة تعمل باللمس 7 بوصة
