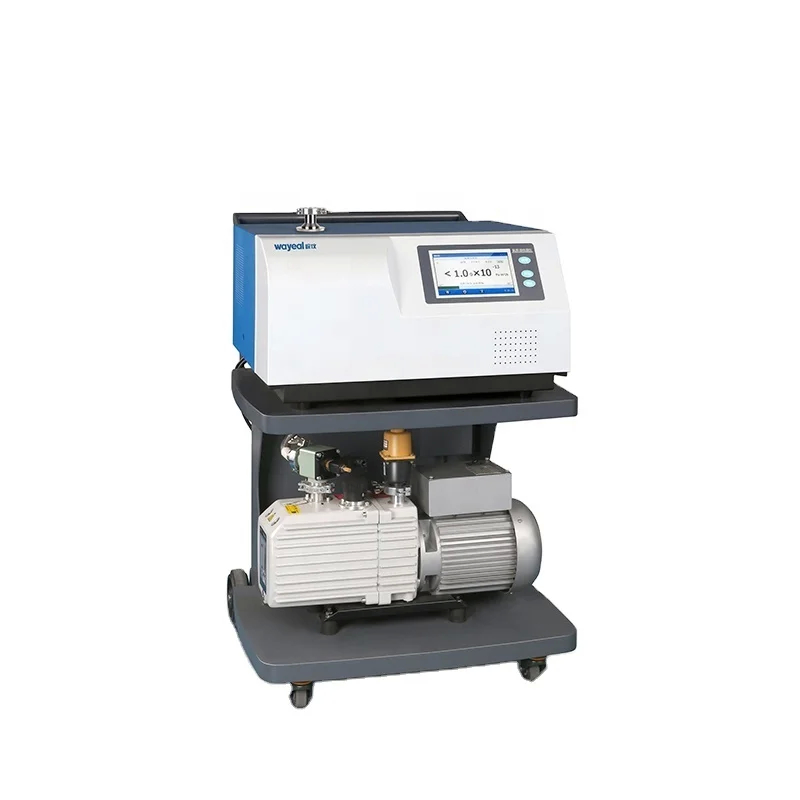

اختبار تسرب الهيليوم للكشف عن تسرب نظام الوقود للسيارات
| Leak rate display: | الأرقام، الرسوم البيانية الشريطية، الرسوم البيانية | Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: | 2.5*10-9 Pa.m3/s |
| Diamension: | 475*714*1168 ملم | Product Name: | كاشف تسرب الهيليوم |
| Detection Method: | مطياف كتلة الهيليوم | Operating temperature: | 0 ~ 40 درجة مئوية |
| Language: | صيني/انجليزي | Leak detection port: | DN25KF |
| High Light: | كاشف تسرب الهيليوم من مصدر الأيونات,9 Pa.m3/s كاشف تسرب الهيليوم,كاشف تسرب هليوم صغير |
||
المواصفات التقنية لمستشعر تسرب الهيليوم SFJ-231
| اسم المنتج | كاشف تسرب الهيليوم SFJ-231 |
| البعد | 645*678*965ملم |
| درجة حرارة العمل | 0~40 درجة مئوية |
| الجودة القابلة للكشف | 2، 3، 4 (H2، He3، He4) |
| واجهة المستخدم | شاشة لمسة ملونة 7 بوصة |
| طريقة الكشف | اكتشاف تسرب الهيليوم |
| معدل كشف تسرب صغير ((Pa.m3/s) / وضع فراغ | 5*10-13ب.م3/s |
| واجهة الاتصال | رس232/485، USB*2 |
| ضغط الكشف عن التسرب القصوى المسموح به (Pa) | 1500 |
| مصدر الأيونات | 2قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي |
| الخصائص الرئيسية | أجهزة الكشف عن التسرب من طيف الكتلة، طيف الكتلة من هليوم أجهزة الكشف عن التسرب من طيف هليوم، اختبار تسرب هليوم |
| معدل الكشف عن التسرب الصغير ((Pa.m3/s) / وضع الشم | 5*10-9ب.م3/s |
| وقت البدء | دقيقتان |
| منفذ الكشف عن التسرب | DN25KF |
| القوة | AC220V، 50Hz/60Hz |
| اللغة | الصينية/الإنجليزية |
اكتشاف تسرب الهيليوم في Aنظام وقود للسيارات
يتم استخدام أجهزة الكشف عن تسرب طيف الكتلة الهيليوم على نطاق واسع في الكشف عن تسرب نظام الوقود للسيارات بسبب حساسيتها العالية (حتى 10-9 Pa · m 3 / s) وموثوقيتها.وهي تستخدم عادة للكشف عن تسرب في المكونات مثل خزانات الوقود، خطوط الوقود، ونظام انبعاثات التبخريقدم ما يلي شرحًا مفصلًا للتطبيقات المحددة وطرق الكشف عن التسرب والإجراءات:
1طريقة الفراغ (اكتشاف تسرب الضغط السلبي)
سيناريوهات التطبيق:الكشف العام عن التسرب من المكونات المغلقة مثل خزانات الوقود والأنابيب المغلقة.
خطوات الكشف:
- التنظيف:إخلاء نظام الوقود إلى 10-2 إلى 10-3 Pa (يتطلب نظام مضخة فراغ).
- نفخ الهليوم:رش غاز الهيليوم (ضغط 0.1 إلى 0.2 MPa) حول منطقة الاختبار (على سبيل المثال ، الحوائط ، المفاصل).
- إشارة الكشف:الهيليوم يدخل النظام من خلال التسريبات يتم التقاطها بواسطة طيف الكتلة ويطلق إنذار
- موقع نقطة التسرب:يتم تحديد موقع نقطة التسرب عن طريق تحريك بندقية الرش أو عزل النظام بشكل قطعي.
2طريقة الضغط (اكتشاف تسرب الضغط الإيجابي)
سيناريوهات قابلة للتطبيق:حاويات الكربون EVAP، خطوط الوقود، وغيرها من المكونات المقاومة للضغط.
خطوات الكشف:
- حقن خليط الهيليوم:حقن خليط من 5٪ ٪ 10٪ من الهيليوم والنيتروجين في المكون (ضغط 0.3 ٪ 0.5MPa).
- أغلق و حافظ على الضغط:بعد تثبيت الضغط، ضع المكون في غرفة فراغ أو توصله بمسدس امتصاص كاشف التسرب.
- الكشف عن التسريبات:استخدموا طيف الكتلة للكشف عن هليوم يخرج من التسرب
- المزايا:مناسبة لمكونات ذات أشكال معقدة، لا حاجة إلى استخراج فراغ شامل.
3طريقة الشم (المسح المحلي)
سيناريوهات التطبيق:الكشف السريع عن التسرب عبر الإنترنت لأنظمة الوقود التي تم تجميعها (على سبيل المثال، أنابيب حجرة المحرك).
خطوات الكشف:
- ملء الهيليوم الداخلي:املأ نظام الوقود بالهيليوم (ضغط العمل).
- الفحص الخارجي:تحريك بندقية الشفط على طول خيوط اللحام ، حلقات O ، ومناطق أخرى (بعد 1 ٪ 3 ملم).
- ردود الفعل في الوقت الحقيقي:ذروة طيف الكتلة تتوافق مع موقع التسرب
