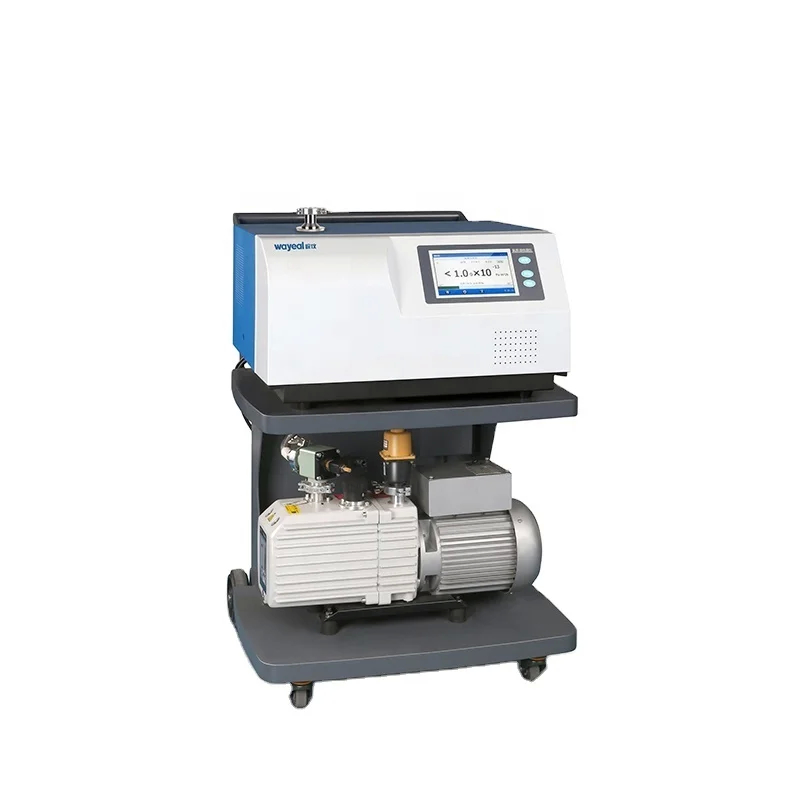

معدات الكشف عن تسرب الهيليوم عالية الدقة مع مصدر أيونات الإيريديوم
| MES Interface: | معيار | Leak rate display: | الأرقام، الرسوم البيانية الشريطية، الرسوم البيانية |
| User Interface: | 7 بوصة شاشة ملونة تعمل باللمس | Diamension: | 475*714*1168 ملم |
| Response Time(s): | <1 ثانية | Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: | 5*10-13 باسكال م3/ثانية |
| Leak detection port: | DN25KF | Ion Source: | 2قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي |
| High Light: | كاشف تسرب مصدر أيونات الإيريديوم,كشف تسرب الرسوم البيانية,جهاز كشف التسريب الدقيق |
||
المعلمات التقنية لمستشعر تسرب الهيليوم SFJ-231:
| اسم المنتج | كاشف تسرب الهيليوم SFJ-231 |
| البعد | 645*678*965ملم |
| درجة حرارة العمل | 0~40 درجة مئوية |
| الجودة القابلة للكشف | 2، 3، 4 (H2، He3، He4) |
| واجهة المستخدم | شاشة لمسة ملونة 7 بوصة |
| طريقة الكشف | اكتشاف تسرب الهيليوم |
| معدل كشف تسرب صغير ((Pa.m3/s) / وضع فراغ | 5*10-13ب.م3/s |
| واجهة الاتصال | رس232/485، USB*2 |
| ضغط الكشف عن التسرب القصوى المسموح به (Pa) | 1500 |
| مصدر الأيونات | 2قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي |
| معدل الكشف عن التسرب الصغير ((Pa.m3/s) / وضع الشم | 5*10-9ب.م3/s |
| وقت البدء | دقيقتان |
| منفذ الكشف عن التسرب | DN25KF |
| القوة | AC220V، 50Hz/60Hz |
| اللغة | الصينية/الإنجليزية |
اكتشاف تسرب الهيليوم في أنظمة البخار في محطات توليد الطاقة (باستخدام Wayeal SFJ-231)
سلامة الختم في أنظمة البخار في محطات توليد الكهرباء (مثل التوربينات وأنابيب البخار والصمامات ومبادلات الحرارة) تؤثر بشكل مباشر على كفاءة الوحدة وسلامة التشغيل.حتى التسربات البسيطة يمكن أن تسبب فقدان البخار، انخفاض الكفاءة الحرارية، والتآكل، أو إيقاف التشغيل غير المخطط له. جهاز الكشف عن التسرب من طيف هليوم SFJ-231 يقدم الكشف الدقيق والموثوق به لهذه التطبيقات الحرجة.
طريقة اكتشاف التسرب (وضع الفراغ)
1إعداد النظام
- عزل نظام البخار وإخلاءه إلى ≤1500 Pa (أقصى ضغط الكشف المسموح به).
- قم بتوصيل منفذ الكشف عن التسرب DN25KF من SFJ-231 إلى نقطة الاختبار.
2رش الهليوم
- استخدم مسدس رش هليوم (متوافق مع H2 / He3 / He4) لرش ببطء نقاط التسرب المحتملة (اللحام والشظايا ، إلخ).
- مصادر الأيونات المزدوجة (أكسيد اليتريوم المغطى بالإيريديوم) تتحول تلقائيًا لمراقبة الوقت الحقيقي.
3تحديد التسريب
- مراقبة الرسوم البيانية / الرسوم البيانية الشريطية في الوقت الحقيقي على الشاشة الملموسة LCD الملونة 7 بوصة:
- يتم تشغيل إنذارات صوتية / بصرية إذا تجاوز معدل التسرب 5.0 × 10-6Pa·m3/s (عتبة وضع الرائحة).
- وضع الفراغ يكتشف تسربات فائقة الدقة (منخفضة إلى 5.0 × 10−13(بـمـ3/س).
4تسجيل البيانات
- تصدير النتائج عبر RS232/485 أو USB إلى أنظمة MES لتقديم تقارير الامتثال.
- إعادة التحقق والصيانة
5إعادة التحقق والصيانة
- إعادة الاختبار بعد الإصلاحات للتأكد من أن معدلات التسرب تلبي المعايير
- مصادر آيونية نظيفة بعد الاستخدام لتمديد عمرها
