Place of Origin:
Anhui, China
اسم العلامة التجارية:
Wayeal
إصدار الشهادات:
CE
Model Number:
SFJ-231
الوثيقة:
معدات الكشف عن تسرب الهيليوم 1500Pa لقطاع الطاقة

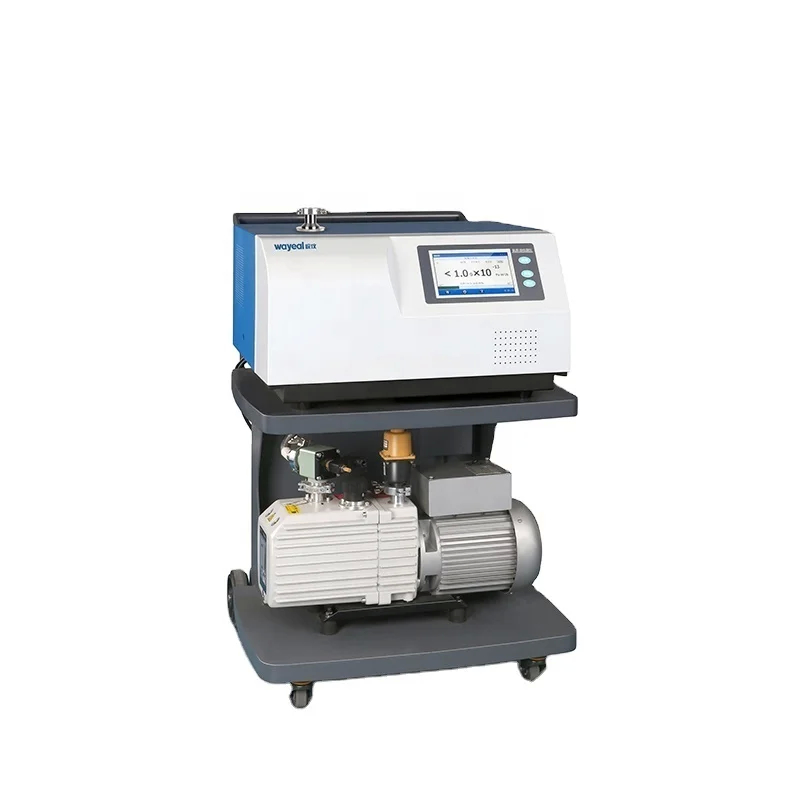

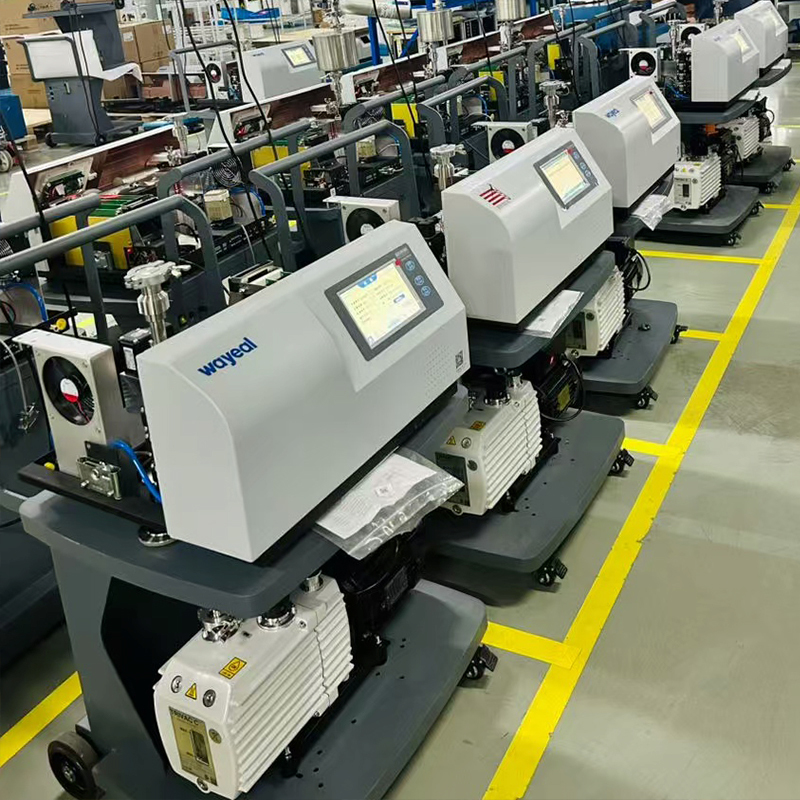

المعلمات التقنية لمستشعر تسرب الهيليوم SFJ-231
| الحد الأدنى لمعدل التسرب ((Pa·m3/s) / وضع الفراغ | 5.0*10-13P·m3/s |
| الحد الأدنى لمعدل التسرب القابل للكشف ((Pa·m3/s) / وضع الشم | 5.0*10-9P·m3/s |
| ضغط الكشف عن التسرب القصوى المسموح به (Pa) | 1500 |
| وقت الاستجابة | < 1s |
| وقت البدء | ≤2 دقيقة |
| الجودة القابلة للكشف | 2, 3,4 ((H2,He3,He4) |
| واجهة الإنسان والآلة | شاشة لمسة LCD ملونة 7 " |
| مصدر الأيونات | 2 قطعة، أكسيد اليتروم مغلف بالإيريديوم، التبديل التلقائي |
| واجهة الدخول / الخروج | 8 مدخلات و 8 مخرجات |
| واجهة الاتصال | رس232/485، USB*2 |
| واجهة MES | المعيار |
| منفذ الكشف عن التسرب | DN25KF |
| إمدادات الطاقة | AC220V، 50Hz/60Hz |
| درجة حرارة العمل | 0~40 درجة مئوية |
| اللغة | الإنجليزية |
| عرض معدل التسرب | الرسم، الرسم البياني الشريط، الرسم البياني المنحنى |
| البعد | 645*678*965ملم |
تطبيق كاشف تسرب طيف هليوم SFJ-231 في معدات GIS عالية الجهد / اختبار ضيق الغاز SF6 في صناعة الطاقة
الكشف عن تسرب طيف الكتلة الهيليوم هو طريقة أساسية لاختبارات الختم GIS بسبب الحجم الجزيئي الصغير للهيليوم (He) ، والشفافية العالية ، وعدم التفاعل مع SF6 ،و الحساسية العالية للغاية لمستكشف التسرب SFJ-231 (حد أدنى لمعدل التسرب القابل للكشف): 5.0 × 10−13 Pa·m3/s في وضع الفراغ). باستخدام الهيليوم كغاز تعقب ، يلتقط الكاشف إشارات الهيليوم لتحديد مواقع التسرب وتحديد معدلات التسرب.
يدعم SFJ-231 وضع الفراغ (حساسية أعلى) ووضع الشم (مناسب للأنظمة المضغوطة، أقصى ضغط مسموح به: 1500 Pa). بالنسبة لمعدات GIS، يمكن استخدام طريقة الشم أدناه:
اكتشاف التسريبات في وضع الشم (للاستخدام في نظام GIS تحت الضغط ، وسهولة في الموقع)
التطبيق:نظام GIS التشغيلي (ضغط داخلي مع SF6 ، ولكن الضغط يجب أن يكون ≤1500 Pa ؛ إذا كان أعلى ، خفض الضغط أولاً).
المبدأ:حقن كمية صغيرة من الهيليوم (مختلطة مع SF6 ، دون التأثير على أداء العزل) في معدات GIS ،استخدم بندقية SFJ-231 (المرتبطة عبر واجهة الإدخال / الإخراج) للقرب من النقطة المشبوهة، إذا كان هناك تسرب، والهيليوم سوف تسرب جنبا إلى جنب مع SF6، والتي سيتم التقاطها من قبل بندقية الرذاذ ونقلها إلى كاشف التسرب لتحقيق الكشف عن معدل التسرب.
الملاءمة التقنية:الحد الأدنى لمعدل التسرب من 5.0 × 10-9 Pa·m3/s في وضع الشم و وقت الاستجابة < 1s يجعل من الممكن تحديد التسريبات بسرعة، مما يجعلها مناسبة للتفتيش السريع في الموقع.
خطوات اكتشاف التسرب في وضع بندقية الشفط (أجهزة GIS تحت الضغط)
1حقن غاز التتبع
حقن غاز الهيليوم في جهاز GIS: من خلال منفذ ملء المعدات، حقن الهيليوم النقي وفقًا لـ 1٪ إلى 5٪ من حجم SF6 (تأكد من أن الخليط متساو).وتركها لمدة تزيد عن 30 دقيقة، بحيث يجعل غاز الهيليوم ينتشر إلى جميع الغرف).
2. اتصال الشم وإعداد المعلمات

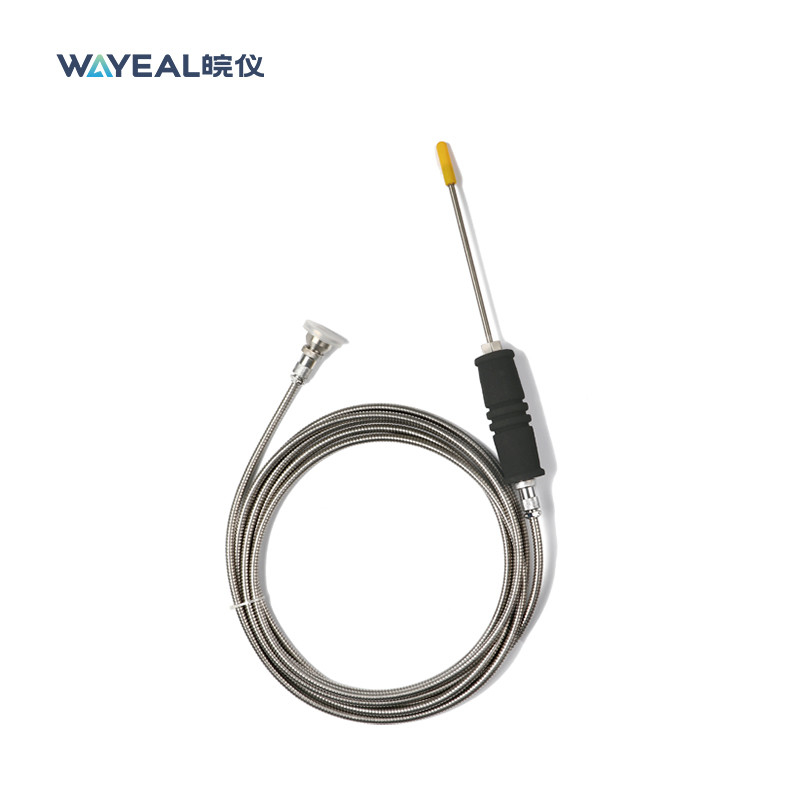

قم بتوصيل جهاز الشم إلى SFJ-231 عن طريق وصلة الإدخال / الإخراج (8 مدخلات و 8 مخرجات) ، وتبديل إلى وضع الشم في لوحة اللمس ، وقم بتعيين معدل تدفق جهاز الشم (القيمة الافتراضية ، أو ضبطها وفقًا للموقع) ،وعتبة إنذار معدل التسرب.
3إكتشاف الشم
احمل جهاز الشم في يدك ، بالقرب من النقطة المشبوهة (ببعد 1-3 ملم) ، تحرك ببطء (سرعة ≤ 5 سم / ثانية) ، تأكد من تغطية سطح الختم بأكمله.
إذا أظهر جهاز الكشف عن التسرب أن معدل التسرب يتجاوز الحد الأدنى (على سبيل المثال 5.0 × 10)-9 Pa·m3/s) ، حدد النقطة كنقطة تسرب وتسجيل معدل التسرب والموقع.
4الاختبار الكمي
استقرّ الـ (سنيفر) ضد نقطة التسرب لمدة 10 ثانية، وخذ متوسط معدل التسرب كنتيجة نهائية.
